Wasch- und Trocknungsanlagen

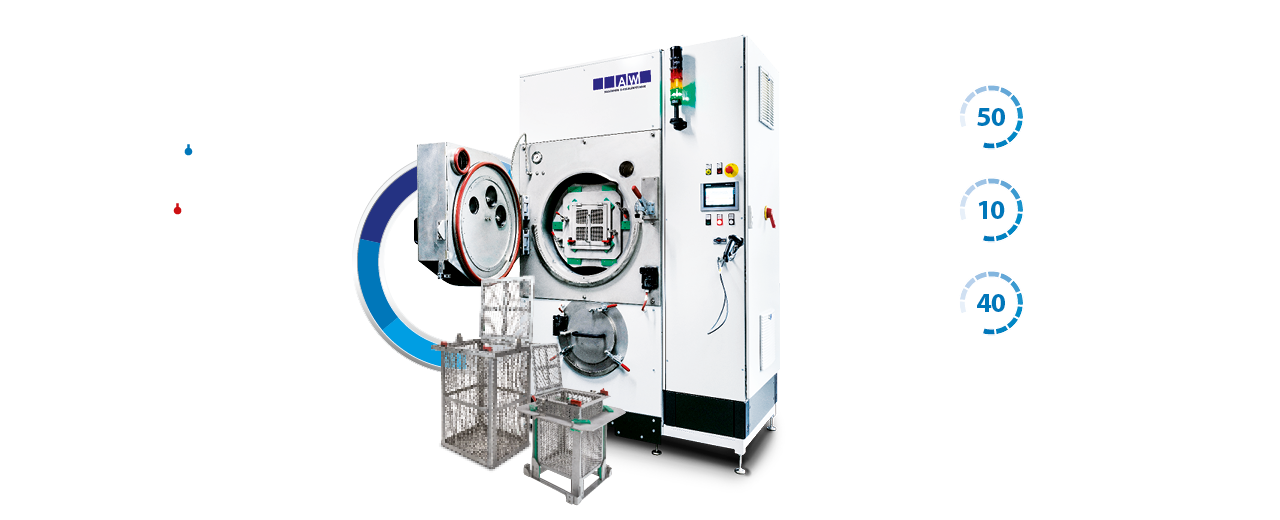

Die AWW 40 // AWW 40 CUBE

Der einfache und robuste Aufbau bietet hier eine wirtschaftliche Lösung zum Waschen und Trocknen von Bauteilen. Und das bei optimaler Prozessdokumentation. Die S7-1500 Steuerung in Verbindung mit einem modernen HMI Touchpanel und Barcodelesegerät ermöglicht eine bedienerfreundliche Handhabung der Anlage.

Je nach Ihrer Aufgabenstellung fertigen wir auch Maschinen mit individuellen Chargenvolumen und Formteilanforderungen.

Kontinuierlich Sauber

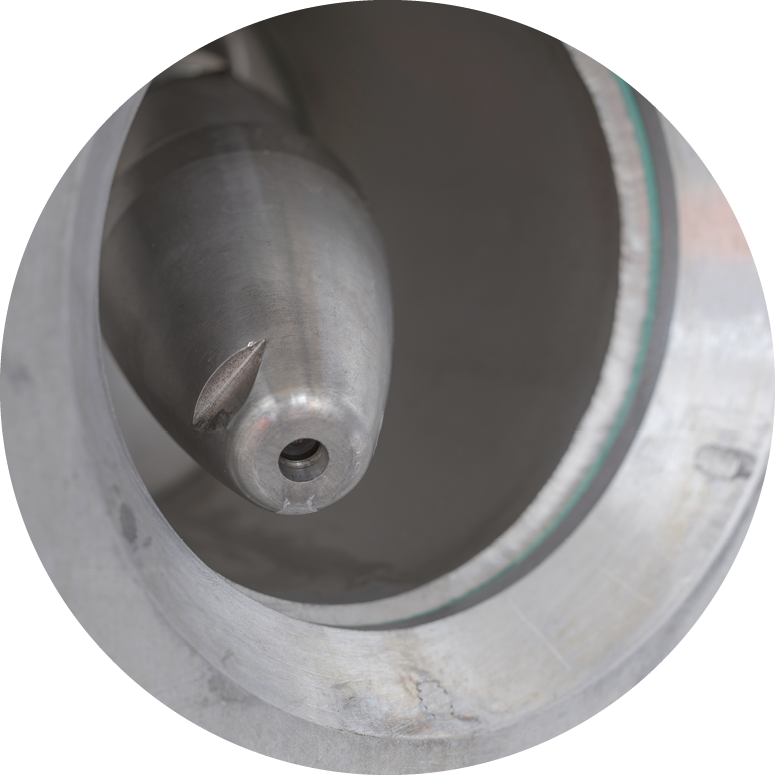

Hochdruckspülen

> Hochleistungspendeldüse bis 200 bar
> Integrierte Hochdruckpumpe
> Geringer Wasserverbrauch mit optimaler Reinigungswirkung

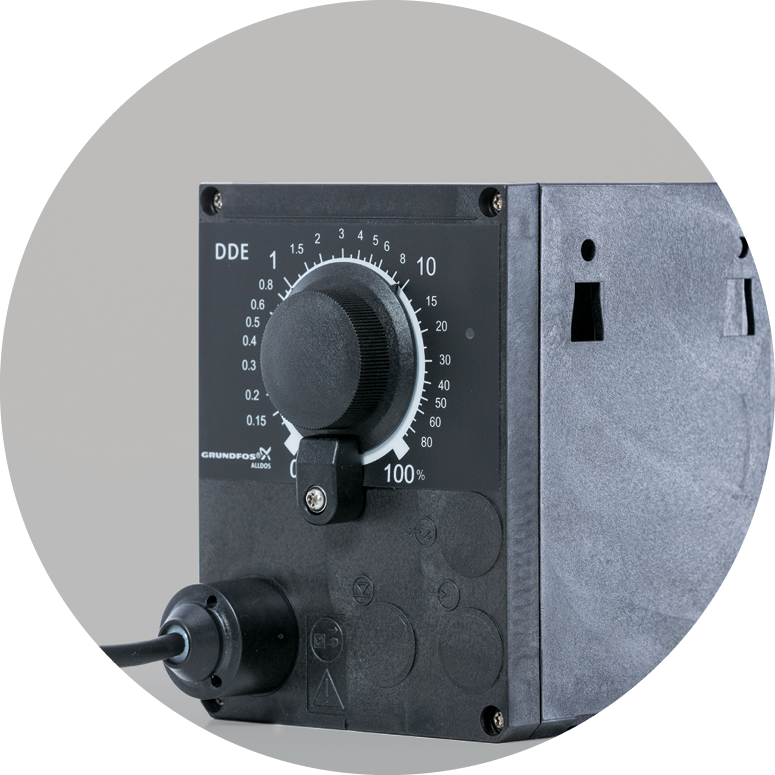

Dosierpumpen

> 2 integrierte Dosierpumpen frei programmierbar
> 2 Vorratsbehälter (z. B. Waschmittel, Silkonöl, Antistatikum)

Die Standards

Steuerung

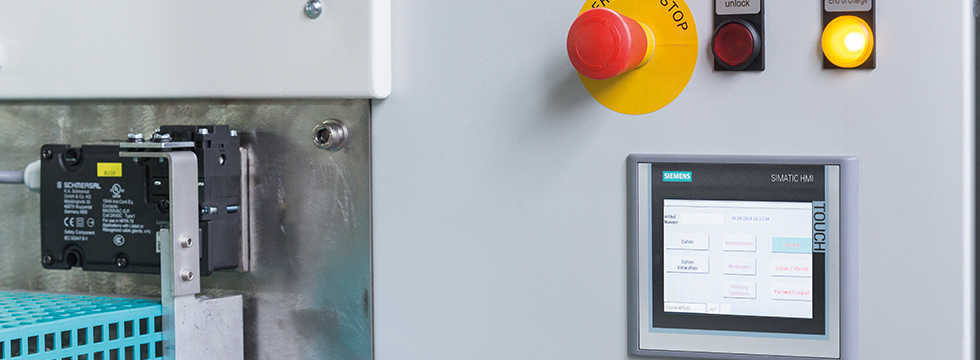

> Siemens S7-1500 mit Touchpanel TP 700 Comfort

Wassererhitzung
> Über Durchlauferhitzer
> 20 °C – 60 °C, stufenlos regelbar

Trocknung
> Hochdruckventilator und Heizregister
> 30 °C – 90 °C, stufenlos regelbar

Gehäuse
> Schallschutzkabine

Bearbeitungstrommel
> Gelochter Wechselkorb
> Optionen möglich

Trommeldrehzahl
> 7 – 60 rpm

Datenverwaltung (LAN, USB)
> Externe Sicherung der Rezepturen
> Lückenlose Chargendokumentation

Technische Daten und Details der AWW 40 // AWW 40 CUBE

Technische Daten
  • Gehäuse: Schallschutzkabine
  • Steuerung: Siemens S7-1500 mit Touchpanel TP 700 Comfort inkl. Barcodeleser
  • Anordnung Schaltschrank: seitlich am Gehäuse integriert
  • Prozessdokumentation: Datenverwaltung über LAN und/oder USB
  • Chargenvolumen: bis zu 40 Liter
  • Korbvolumen: 146 Liter
  • Korbgeometrie: zylindrisch mit Wälzleisten
  • Korbdrehzahl: 7 – 60 rpm
  • Hochdruckspülen: Hochdruckpendeldüse bis zu 200 bar

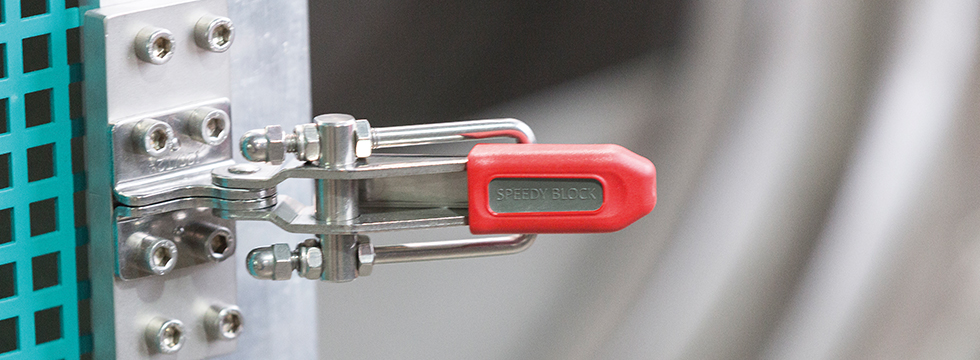

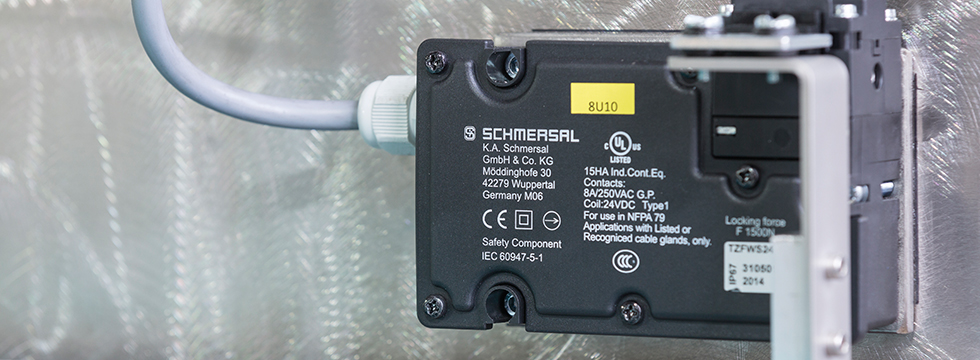

  • Beschickungstür: manuell
  • Wassertemperatur: 20 °C – 60 °C, stufenlos regelbar
  • Trockentemperatur: 30 °C – 90 °C, stufenlos regelbar
  • Dosierpumpen: 2 Dosierpumpen inkl. Vorratsbehälter (Waschmittel, Silkonöl, Antistatikum, etc.)
  • Dichtungen: verschleißarme gefederte PTFE-Dichtung / Türspezialdichtung
  • Druckluftversorgung: nicht notwendig
  • Artikelspeicher: 4.000 Stück
  • Aufbau: massiver Grundrahmen mit Ausgleichfüßen, staplergeeignet
  • Gewicht: ca. 660 kg
  • Abmessung: 1.500 B x 2.300 T x 2.200 H
  • Elektrischer Anschluss: 400/230/24 V/50 Hz/N/PE/3Ph/50A
  • Wasseranschluss: 1/2“
  • Abwasseranschluss: 2“
  • Abgas: DN 120
  • Heizleistung: 16 KW
Technische Zeichnungen

AWW 40

AWW 40 CUBE

AWW 40 MIT BESCHICKUNG

Industrie 4.0

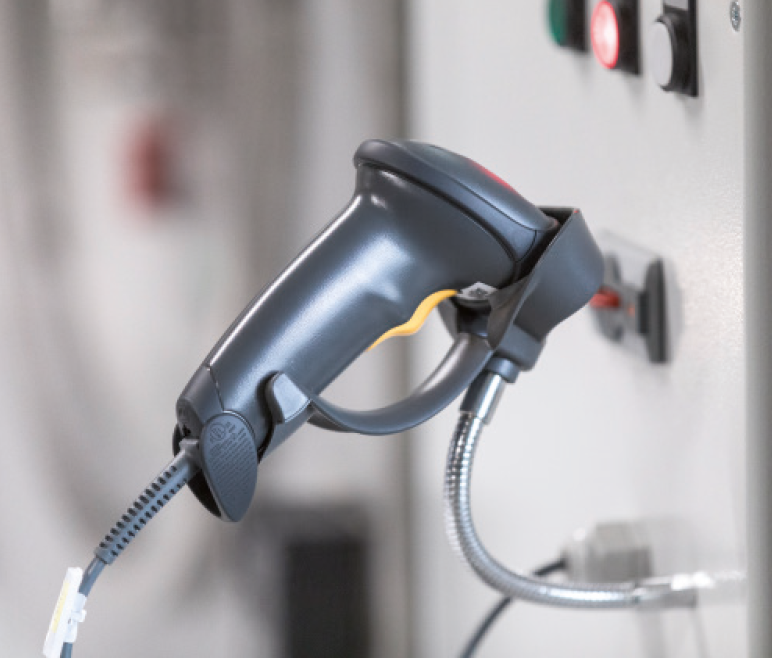

Einfaches und sicheres Datenhandling mit integrierter USB- und LAN-Schnittstelle. Durch das Barcodelesegerät können Rezepturen einfach und sicher abgerufen werden. Integration der Maschinen in firmeninterne Strukturen mit Fernzugriff und Online-Maschinenzugriff sind möglich. OPC-UA ist als universelle Kommunikationsschnitstelle an allen unseren Maschinen verfügbar.

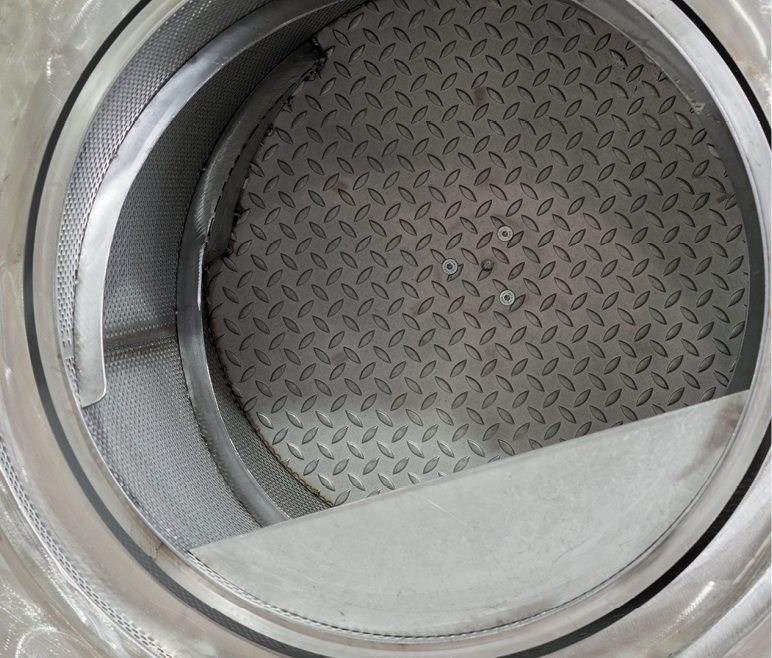

Bearbeitungskorb

Der Korb kann ausgetauscht werden und somit stehen verschiedene Korblochungen zur Auswahl. Je nach Formteilgröße exakt auf Ihre Anforderungen zugeschnitten. Die Beladung erfolgt manuell durch die manuell betätigte Außentür. Das Entleeren des Korbes erfolgt automatisch durch die eingebauten Wälzleisten.

Beschickung

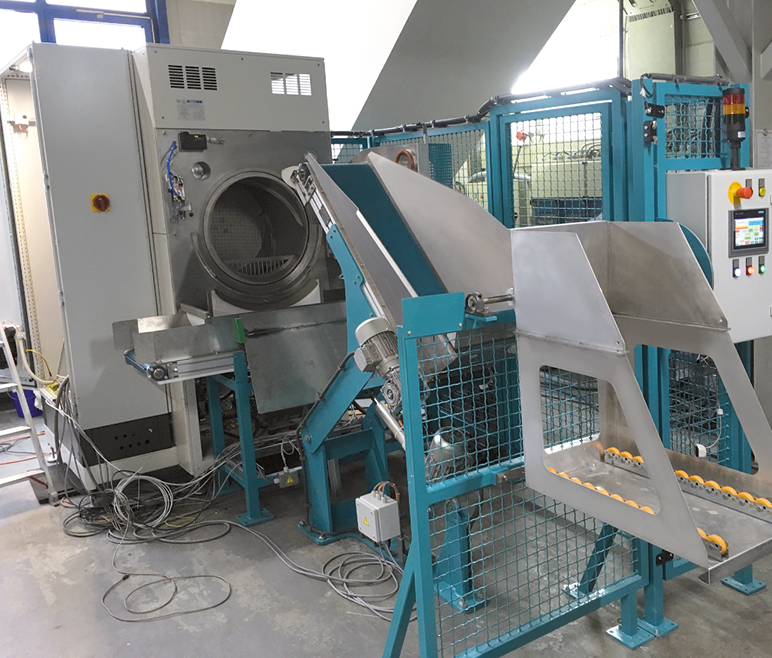

Die Bauteilebeschickung erfolgt optional über einen Manipulator oder eine automatisierte Beschickungseinheit.
