Granigliatrice criogenica

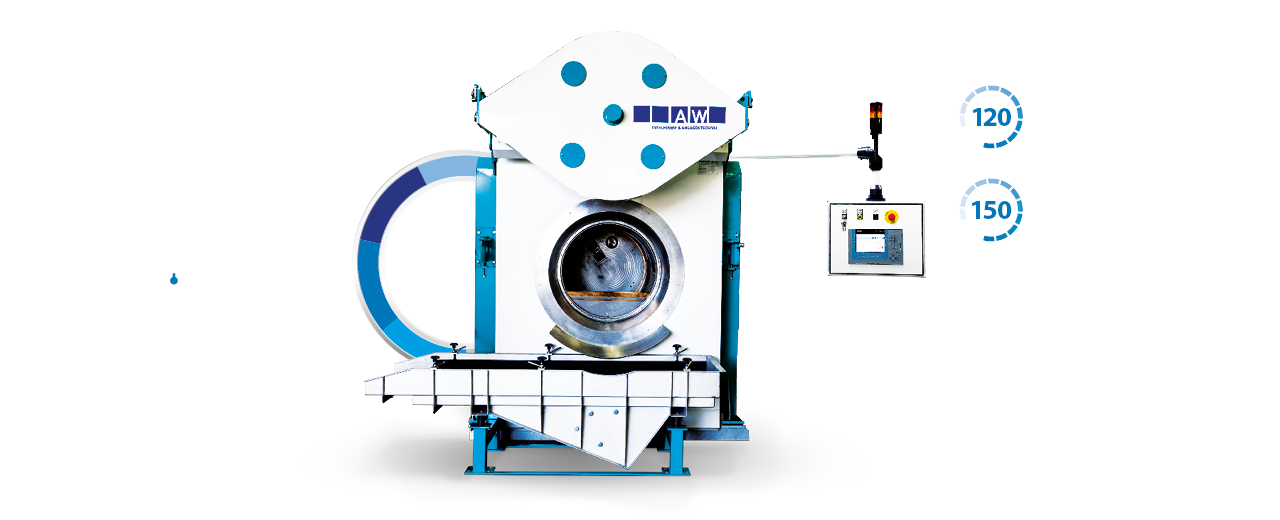

La AWS 60 // AWS 60+

La AWS 60 è una granigliatrice per la sbavatura criogenica di manufatti stampati in gomma o plastica. L’ottimo isolamento della macchine in combinazione con una efficace aspirazione e filtrazione delle polveri a 2 livelli consentono di minimizzare il fabbisogno di azoto. Il carico avviene in maniera completamente automatico tramite una porta dotata di motore. I motori ad alta efficienza energetica e i materiali di qualità, le prestazioni elevate e la brevità della durata del processo così come la compattezza sono le altre caratteristiche principali della AWS 60.

Il sistema di gestione S7-1500 in combinazione con il pannello a tasti e il lettore codici a barre rende particolarmente semplice l’utilizzo dell’impianto. L’inserimento dei dati, così come il salvataggio e l’esportazione dei dati, garantiscono di poter impostare facilmente i parametri del processo.

Affidabilita’ continua

Vaglio interno del granulo

  • Separazione continua della polvere e delle bave dal granulo
  • Dimensione e purezza del granulo ideali per una granigliatura efficace
  • Prestazioni di granigliatura continue e riproducibili anche per più turni di lavoro

Condizionamento aggiuntivo

  • Raffreddamento e assorbimento dell’umidità all’in terno della macchina
  • Compensazione dell’umidità dell’aria che si infiltra durante il carico e lo scarico
  • Riduzione al minimo dei tempi di preparazione della macchina a seguito di fermi oltre le 8 ore

Gli standard della AWS 60 // AWS 60+

Tamburo
> Cestello intercambiabile con diametro dei fori a scelta

Turbina
> Numero di giri 1.000 – 10.000 rpm
> Velocità del gettito del granulo fino a 167 m/sec
> Regolazione attiva dell’angolo di granigliatura

Sistema di controllo
> Siemens S7-1500 con pannello a tasti KP 900 Comfort

Sistema di separazione delle polveri
> Ciclone di aspirazione integrato ed isolato, a 2 livelli

Raffreddamento dei pezzi
> Temperature fino a -150 °C

Isolamento
> 120 mm cella di isolamento

Trasmissione del granulo
> Vite senza fine regolabile verticale e orizzontale

Gestione de4i dati (LAN, USB)
> Salvataggio esterno dei parametri
> Documentazione continua dei lotti

Vibrovaglio
> Vibrovaglio esterno con tecnica di oscillazione magnetica
> Inserimento vagli intercambiabili

Dati tecnici della AWS 60 // AWS 60+

Dati tecnici
  • Isolamento: efficiente cella di raffreddamento in acciaio inossidabile con spessore delle pareti di 120 mm; rivestimento esterno a polvere RAL9002, all’interno in acciaio inossidabile
  • Porte di accesso: a sinistra e dietro
  • Sistema di controllo: Siemens S7-1500 con pannello a tasti KP 900 Comfort incluso lettore codici a barre
  • Posizionamento quadro elettrico: armadio integrato nella macchina a destra
  • Documentazione dei processi: gestione dei dati attraverso LAN e/o USB
  • Volume di carico: fino a 120 litri (AWS 60+: fino a 150 litri)
  • Volume del cestello: 310 Litri (AWS 60+: 352 litri)
  • Geometria del cestello: cilindrico con listelli di rotolamento
  • Numero di giri cestello: 5 – 30 rpm
  • Numero di giri turbina: 1.000 - 10.000 rpm
  • Velocità gettito del granulo: fino a 167 m/sec
  • Tipo di granulo: policarbonato 0,5 – 1,5 mm
  • Vaglio interno: 2 vagli in base al diametro del granulo (0,5 – 0,75 mm PC // 1 – 1,5 mm PC)
  • Trasmissione del granulo: vite senza fine verticale e orizzontale regolabile
  • Porta di carico: manuale o automatica (motore elettrico)
  • Carico automatico: nastro trasportatore rotante
  • Aspirazione polveri: per mezzo di ciclone a 2 livelli isolato ed integrato nella macchina, dotato di aperture per la manutenzione
  • Guarnizioni: in lega di metallo poco usurabile / guarnizione speciale per la porta
  • Erogazione aria compressa: non necessaria
  • Potenza termica: 1.900 Watt
  • Salvataggio articoli: 4.000 unità
  • Regolazione della temperatura: regolatore PID fino a -150 °C
  • Costruzione: piattaforma massiccia con fori per muletto
  • Peso: circa 4.500 kg
  • Misure: 3.350 L x 4.200 P x 3.300 A
  • Collegamento elettrico: 400/230/24 V/50 Hz/N/PE/3Ph/50A
  • Raccordo azoto: 1/2“, 4,5 bar
  • Scarico: DN 150
Desegni tecnici

AWS 60 CON PORTA DI CARICO AUTOMATICA

La porta automatica comandata da un motore, in combinazione con la barriera fotoelettrica, si apre e chiude velocemente. L’automazione parziale
della macchina riduce così i tempi di fermo.

AWS 60 CON PORTA E CARICO AUTOMATICI

In questo caso si realizza un impianto con funzionamento completamente automatico. Attraverso un sistema di nastro trasportatore i pezzi da
sbavare vengono trasportati automaticamente alla macchina. Al termine del processo lo svuotamento e il successivo carico avvengono quindi
automaticamente. Anche in questo caso è possibile seguire i lotti tramite lettore codice a barre o tecnologia RFID. Naturalmente anche nel caso
dell’automazione della macchina vengono rispettate tutte le direttive della sicurezza.

Industria 4.0

La gestione dei dati è semplice e sicura grazie all’interfaccia integrata USB e LAN. Tramite il lettore codici a barre i parametri salvati possono essere richiamati facilmente e in sicurezza. E’ possibile connettere le macchine con strutture interne dell’azienda con accesso da remoto e accesso online alla macchina. Tutte le nostre macchine sono dotate dell’interfaccia universale di comunicazione OPC-UA.

Regolazione attiva dell'angolo di granigliatura

E’ possibile sfruttare interamente l’area di lavorazione grazie al sistema di regolazione attiva dell’angolo di granigliatura, per il quale abbiamo depositato la domanda di brevetto.

Cestello

Il cestello può essere sostituito così da poter scegliere tra le varie possibilità di diametro dei fori in base alla dimensione dei pezzi, su misura per le vostre esigenze. Il carico avviene manualmente ed è agevolato dalla porta esterna manuale e da quella interna composta da 2 parti. Lo svuotamento del cestello sul vibrovaglio avviene automaticamente per mezzo dei listelli che portano i pezzi verso l’esterno.

Vibrovaglio

Il vibrovaglio esterno funziona con una tecnologia di oscillazione a magneti che permette di impostare in maniera ottimale la velocità di trasporto e vagliatura. Il vibrovaglio standard è a un livello ed è possibile sostituire il vaglio in base alla tipologia dei pezzi. Possiamo però fornire anche dei vibrovagli a più livelli in base alle esigenze individuali.
