Granigliatrice criogenica

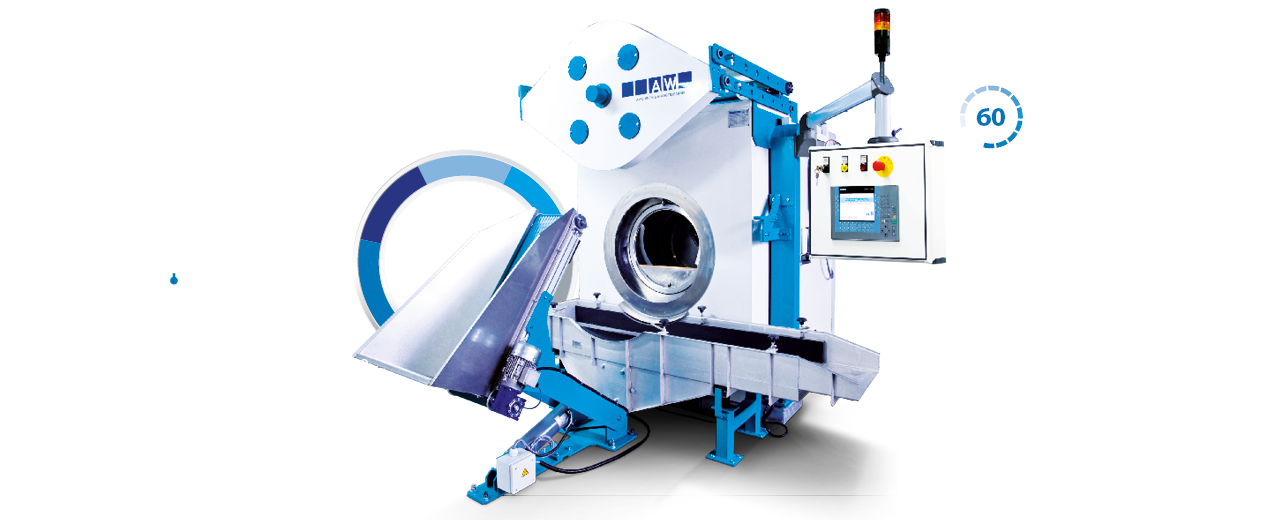

La AWS 40
La AWS 40 è una granigliatrice per la sbavatura criogenica di manufatti stampati in gomma o plastica. L’ottimo isolamento della macchina in combinazione con un’efficace filtrazione delle polveri, con ciclone a 2 livelli, consentono risultati ottimali e ridotti consumi di azoto. Il carico avviene in maniera completamente automatica tramite una porta dotata di motore. I motori ad alta efficienza energetica e i materiali di qualità, le prestazioni elevate e la brevità della durata del processo così come la compattezza sono le altre caratteristiche principali della AWS 40.
Il sistema di gestione S7-1500 in combinazione con il pannello a tasti e il lettore codici a barre rende particolarmente semplice l’utilizzo dell’impianto. L’inserimento dei dati, così come il salvataggio e l’esportazione dei dati, garantiscono di poter impostare e riprodurre facilmente i parametri del processo.
Affidabilita‘ continua
Vaglio interno del granulo
- Separazione continua della polvere e delle bave dal granulo
- Dimensione e purezza ideali del granulo per una granigliatura efficace
- Prestazioni di granigliatura continue e riproducibili anche per più turni di lavoro
Condizionamento aggiuntivo
- Raffreddamento e assorbimento dell’umidità all’interno della macchina
- Compensazione dell’umidità dell’aria che si infiltra durante il carico e lo scarico
- Riduzione al minimo dei tempi di preparazione della macchina a seguito di fermi oltre le 8 ore
Gli standard della AWS 40
Tamburo
> Cestello intercambiabile con diametro dei fori a scelta
Turbina
> Numero di giri 1.000 – 10.000 rpm
> Velocità del gettito del granulo fino a 157 m/sec
> Regolazione attiva dell’angolo di granigliatura
Sistema di controllo
> Siemens S7-1500 con pannello a tasti KP 900 Comfort
Sistema di separazione delle polveri
> Ciclone di aspirazione integrato ed isolato, a 2 livelli
Raffreddamento dei pezzi
> Temperature fino a -150 °C
Isolamento
> 120 mm cella di isolamento
Trasporto del granulo
> vite senza fine verticale e orizzontale, regolabile
Gestione dei dati (LAN, USB)
> Salvataggio esterno dei parametri
> Documentazione continua dei lotti
Vibrovaglio
> Vibrovaglio esterno con tecnica di oscillazione a magneti
> Inserimento vagli intercambiabili
AWS 40 – Completamente automatica
Dati tecnici della AWS 40
- Isolamento: efficiente cella di raffreddamento in acciaio inossidabile con spessore delle pareti di 120 mm; rivestimento esterno a polvere RAL9002, all’interno in acciaio inossidabile
- Porte di accesso: a sinistra e a destra
- Sistema di controllo: Siemens S7-1500 con pannello a tasti KP 900 Comfort incluso lettore codici a barre
- Posizionamento quadro elettrico: armadio integrato nella macchina dietro a destra
- Documentazione dei processi: gestione dei dati attraverso LAN e/o USB
- Volume di carico: fino a 60 Litri
- Volume del cestello: 150 Litri
- Geometria del cestello: cilindrico con listelli di rotolamento
- Numero di giri cestello: 5 – 40 rpm
- Numero di giri turbina: 1.000 - 10.000 rpm
- Velocità gettito del granulo: fino a 157 m/sec
- Tipo di granulo: policarbonato 0,5 – 1,5 mm
- Vaglio interno: 2 vagli in base al diametro del granulo (0,5 – 0,75 mm PC // 1 – 1,5 mm PC)
- Trasmissione del granulo: vite senza fine verticale e orizzontale regolabile
- Porta di carico: manuale o automatica (motore elettrico)
- Carico automatico: nastro trasportatore rotante
- Aspirazione polveri: per mezzo di ciclone a 2 livelli isolato ed integrato nella macchina, dotato di aperture per la manutenzione
- Guarnizioni: in lega di metallo poco usurabile / guarnizione speciale per la porta
- Erogazione aria compressa: non necessaria
- Potenza termica: 1.700 Watt
- Salvataggio articoli: 4.000 unità
- Regolazione della temperatura: regolatore PID fino a -150 °C
- Costruzione: piattaforma massiccia con fori per muletto
- Peso: circa 4.318 kg
- Misure: 2.500 L x 3.000 P x 2.800 A
- Collegamento elettrico: 400/230/24 V/50 Hz/N/PE/3Ph/50A
- Raccordo azoto: 1/2“, 4,5 bar
- Scarico: DN 100
AWS 40 con porta di carico automatica
La porta automatica comandata da un motore, in combinazione con la barriera fotoelettrica, si apre e chiude velocemente. L’automazione parziale della macchina riduce così i tempi di fermo.
AWS 40 con porta e carico automatici
In questo caso si realizza un impianto con funzionamento completamente automatico. Attraverso un sistema di nastro trasportatore i pezzi da sbavare vengono trasportati automaticamente alla macchina. Al termine del processo lo svuotamento e il successivo carico avvengono quindi automaticamente. Anche in questo caso è possibile seguire i lotti tramite lettore codice a barre o tecnologia RFID. Naturalmente anche nel caso dell’automazione della macchina vengono rispettate tutte le direttive della sicurezza.
La gestione dei dati è semplice e sicura grazie all’interfaccia integrata USB e LAN. Tramite il lettore codici a barre i parametri salvati possono essere richiamati facilmente e in sicurezza. E’ possibile connettere le macchine con strutture interne dell’azienda con accesso da remoto e accesso online alla macchina. Tutte le nostre macchine sono dotate dell’interfaccia universale di comunicazione OPC-UA.
E’ possibile sfruttare interamente l’area di lavorazione grazie al sistema di regolazione attiva dell’angolo di granigliatura, per il quale abbiamo depositato la domanda di brevetto.
Il cestello può essere sostituito così da poter scegliere tra le varie possibilità di diametro dei fori in base alla dimensione dei pezzi, su misura per le vostre esigenze. Il carico avviene manualmente ed è agevolato dalla porta esterna manuale e da quella interna composta da 2 parti. Lo svuotamento del cestello sul vibrovaglio avviene automaticamente per mezzo dei listelli che portano i pezzi verso l’esterno.
Il vibrovaglio esterno funziona con una tecnologia di oscillazione a magneti che permette di impostare in maniera ottimale la velocità di trasporto e vagliatura. Il vibrovaglio standard è a un livello ed è possibile sostituire il vaglio in base alla tipologia dei pezzi. Possiamo però fornire anche dei vibrovagli a più livelli in base alle esigenze individuali.
