Kryogene Strahlentgratung

Die AWS 60 // AWS 60+

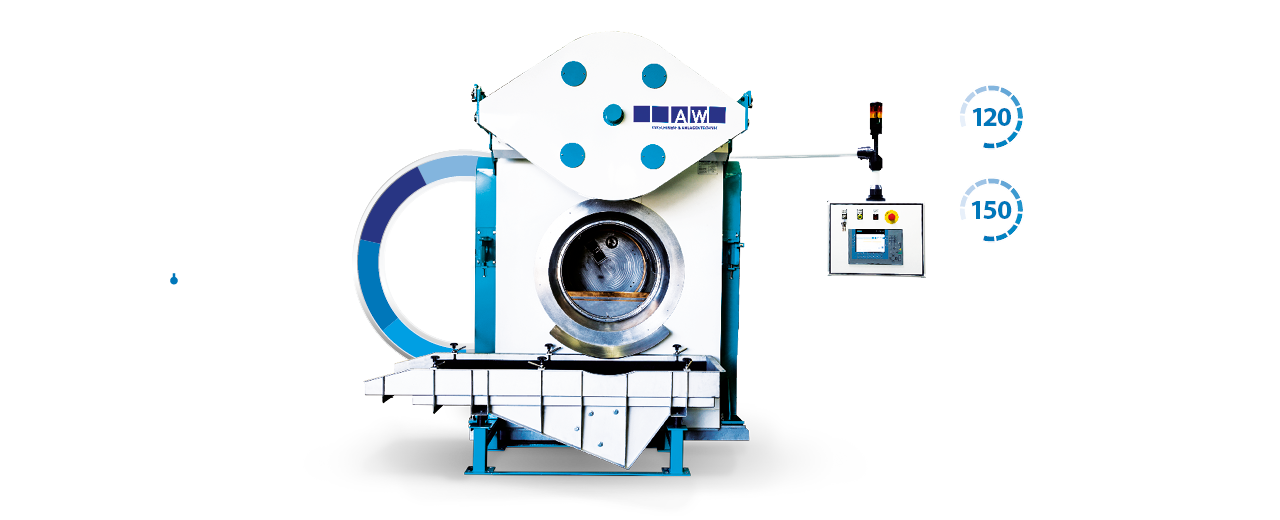

Die AWS 60 ist eine Strahlmaschine für die kryogene Entgratung von Gummi- oder Kunststoff-Formteilen. Die sehr gut isolierte Maschinenzelle, in Verbindung mit einer 2-stufigen Entstaubung, garantiert geringen Stickstoffverbrauch bei effektiver Entstaubung. Die Beschickung erfolgt vollautomatisch durch eine motorisch betätigte Tür. Energieeffiziente Antriebe und hochwertige Materialien, hohe Strahlleistungen und damit kurze Chargenzeiten sowie der geringe Platzbedarf sind weitere Merkmale der AWS 60.

Die S7-1500 Steuerung in Verbindung mit dem Tastenpanel und Barcodelesegerät ermöglicht eine bedienerfreundliche Handhabung der Anlage. Die Eingabe sowie das Abspeichern und externe Sichern von Rezeptur-Datensätzen, garantieren ein hohes Maß an Reproduzierbarkeit und Sicherheit.

Kontinuierliche Zuverlässigkeit

Interne Granulataussiebung

  • Kontinuierliche Trennung von Staub und Restgrat vom Strahlmedium
  • Strahlkorn in richtiger Größe und Reinheit zum effektiven abrasiven Strahlen
  • Kontinuierliche, reproduzierbare Strahlleistung auch bei Mehrschichtbetrieb

Zusatzkühlung

  • Kühlen und Absorbieren von Feuchtigkeit innerhalb der Maschine
  • Kompensation der eindringenden Luftfeuchtigkeit beim Be- und Entladevorgang
  • Minimierung der Rüst- und Nebenzeiten bei Stillstandzeiten über 8 Stunden

Die Standards

Bearbeitungstrommel
> Wechselkorb mit wählbarer Lochung

Schleuderrad
> Drehzahl 1.000 – 10.000 rpm
> Strahlgutabwurfgeschwindigkeiten bis 167 m/sec
> Aktive Strahlwinkelverstellung

Steuerung
> Siemens S7-1500 mit Tastenpanel KP 900 Comfort

Abgassystem Entstaubung
> Integrierte, isolierte 2-stufige Zyklonentstaubung

Formteilkühlung
> Temperaturen bis -150 °C

Isolierung
> 120 mm starke Isolierkabine

Granulattransport
> Stufenlos regelbare vertikale und horizontale Förderschnecke

Datenverwaltung (LAN, USB)
> Externe Sicherung der Rezepturen
> Lückenlose Chargendokumentation

Entleersieb
> Externes Sieb mit Vibrationsmotor
> Austauschbare Siebeinsätze

Technische Daten und Details der AWS 60 // AWS 60+

Technische Daten
  • Isolation: effiziente Edelstahl-Tiefkühlzelle mit 120 mm Wandstärke, außen pulverbeschichtet in RAL9002,
    innen Edelstahl
  • Zugangstüren: links und hinten
  • Steuerung: Siemens S7-1500 mit Tastenpanel KP 900 Comfort inkl. Barcodeleser
  • Anordnung Schaltschrank: als Einheit mit Maschine auf Bodenpalette rechts
  • Prozessdokumentation:Datenverwaltung über LAN und/oder USB
  • Chargenvolumen: bis zu 120 Liter (AWS 60+: bis zu 150 Liter)
  • Korbvolumen: 310 Liter (AWS 60+: 352 Liter)
  • Korbgeometrie: zylindrisch mit Wälzleisten
  • Korbdrehzahl: 5 – 30 rpm
  • Schleuderraddrehzahl: 1.000 – 10.000 rpm
  • Strahlmittelabwurfgeschwindigkeit: bis zu 167 m/sec
  • Strahlmedium: Polycarbonat 0,5 – 1,5 mm
  • Interne Aussiebung: zwei Siebeinsätze (0,5 – 0,75 mm PC // 1 – 1,5 mm PC)
  • Strahlmittelförderung: stufenlos regelbare vertikale und horizontale Förderschnecke / bis zu 4,5 t/h
  • Beschickungstür: manuell oder automatisch elektromotorisch betätigt
  • Beschickung: schwenkbares Förderband
  • Entstaubung: integrierte, isolierte 2-stufige Zyklonentstaubung mit Wartungsklappen
  • Dichtungen: verschleißarme Metalllegierung / Türspezialdichtung
  • Druckluftversorgung: nicht notwendig
  • Heizleistung: 1.900 Watt
  • Artikelspeicher: 4.000 Stück
  • Temperaturregelung: PID-Regler bis -150 °C
  • Aufbau: massive Bodenpalette inkl. Staplertaschen
  • Gewicht: ca. 4.500 kg
  • Abmessung: 3.350 B x 4.200 T x 3.300 H (AWS 60+: Abmessung auf Anfrage)
  • Elektrischer Anschluss: 400/230/24 V/50 Hz/N/PE/3Ph/50A
  • Stickstoffanschluss: 1/2“, 4,5 bar
  • Abgas: DN 150
Technische Zeichnungen

AWS 60 mit Vollautomatischer Beschickungstür

Die motorisch betriebene automatische Beschickungstür fährt in Verbindung mit der mitgelieferten Lichtschranke mit hoher Geschwindigkeit sicher auf und zu. Somit können in diesem halbautomatischen Betrieb die Rüstzeiten minimiert werden.

AWS 60 mit Vollautomatischer Beschickungstür und Beschickung

Hier kann ein vollautomatischer Betrieb der Anlage realisiert werden. Durch ein Förderbandsystem werden die zu strahlenden Formteile automatisch der Maschine zugeführt. Das Entleeren nach Chargenende und das erneute Befüllen erfolgt dann automatisch. Auch eine Kombination mit vor- und nachgelagerter Fördertechnik bis hin zur Chargenverfolgung mittels Barcode oder RFID-Technologie sind hier möglich. In Kombination mit der mitgelieferten Sicherheitstechnik erfüllen wir hier selbstverständlich alle Sicherheitsvorschriften.

Industrie 4.0

Einfaches und sicheres Datenhandling mit integrierter USB- und LAN-Schnittstelle. Durch das Barcodelesegerät können Rezepturen einfach und sicher abgerufen werden. Integration der Maschinen in firmeninterne Strukturen mit Fernzugriff und Online-Maschinenzugriff sind möglich. OPC-UA ist als universelle Kommunikationsschnittstelle an allen unseren Maschinen verfügbar.

Aktive Strahlwinkelverstellung

Die patentierte aktive Strahlwinkelverstellung erlaubt ein automatisches Verstellen des Strahlwirkbereiches innerhalb des Bearbeitungskorbes.

Bearbeitungskorb

Der Korb kann ausgetauscht werden und somit stehen verschiedene Korblochungen zur Auswahl. Je nach Formteilgröße exakt auf Ihre Anforderungen zugeschnitten. Die Beladung erfolgt manuell oder automatisch durch die vollautomatische Beschickungstür. Das Entleeren des Korbes auf das Entleersieb funktioniert automatisch durch die eingebauten Wälzleisten.

Entleersieb

Das externe Vibrationssieb arbeitet mit frequenzgesteuerter moderner Vibrationsmotortechnik. Dadurch lässt sich die Förder- und Siebgeschwindigkeit optimal einstellen. Standardmäßig ist das Entleersieb einstufig mit einem austauschbaren Sieb, sodass auf verschiedene Formteile reagiert werden kann. Aber auch mehrstufige Entleersiebe können wir kundenspezifisch anbieten.
