Kryogene Strahlentgratung

Die AWS 20

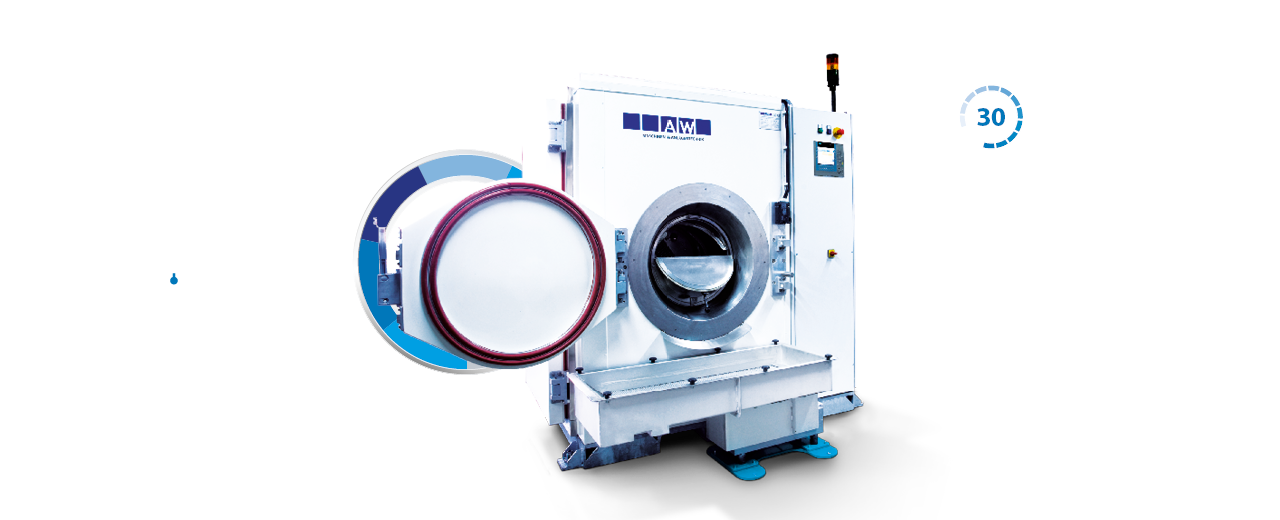

Die AWS 20 ist eine Strahlmaschine für das kryogene Entgraten von Gummi- oder Kunststoff-Formteilen. Die sehr gut isolierte Maschinenzelle, in Verbindung mit einer 2-stufigen Entstaubung, garantiert geringen Stickstoffverbrauch bei effektiver Entstaubung. Energieeffiziente Antriebe und hochwertige Materialien, hohe Strahlleistungen und damit kurze Chargenzeiten sowie der geringe Platzbedarf sind weitere Merkmale der AWS 20.

Die S7-1500 Steuerung in Verbindung mit dem Tastenpanel und Barcodelesegerät ermöglicht eine bedienerfreundliche Handhabung der Kaltentgratungs-Anlage. Die Eingabe sowie das Abspeichern und externe Sichern von Rezeptur-Datensätzen, garantieren ein hohes Maß an Reproduzierbarkeit und Sicherheit.

Kontinuierliche Zuverlässigkeit

Interne Granulataussiebung

  • Kontinuierliche Trennung von Staub und Restgrat vom Strahlmedium
  • Strahlkorn in richtiger Größe und Reinheit zum effektiven abrasiven Strahlen
  • Kontinuierliche, reproduzierbare Strahlleistung auch bei Mehrschichtbetrieb

Zusatzkühlung

  • Kühlen und Absorbieren von Feuchtigkeit innerhalb der Maschine
  • Kompensation der eindringenden Luftfeuchtigkeit beim Be- und Entladevorgang
  • Minimierung der Rüst- und Nebenzeiten bei Stillstandzeiten über 8 Stunden

Die Standards

Bearbeitungstrommel
> Wechselkorb mit wählbarer Lochung

Schleuderrad
> Drehzahl 1.000 – 10.000 rpm
> Strahlgutabwurfgeschwindigkeiten bis 131 m/sec
> Aktive Strahlwinkelverstellung

Steuerung
> Siemens S7-1500 mit Tastenpanel KP 700 Comfort

Abgassystem Entstaubung
> Integrierte, isolierte 2-stufige Zyklonentstaubung

Formteilkühlung
> Temperaturen bis -150 °C

Isolierung
> 120 mm starke Isolierkabine

Granulattransport
> Stufenlos regelbare vertikale und horizontale Förderschnecke

Datenverwaltung (LAN, USB)
> Externe Sicherung der Rezepturen
> Lückenlose Chargendokumentation

Entleersieb
> Externes Vibrationssieb mit Magnetschwingtechnik
> Austauschbare Siebeinsätze

Technische Daten und Details der AWS 20

Technische Daten
  • Isolation: effiziente Edelstahl-Tiefkühlzelle mit 120 mm Wandstärke, außen pulverbeschichtet in RAL9002,
    innen Edelstahl
  • Zugangstüren: links und hinten
  • Steuerung: Siemens S7-1500 mit Tastenpanel KP 700 Comfort inkl. Barcodeleser
  • Anordnung Schaltschrank: als Einheit mit Maschine auf Bodenpalette vorne rechts
  • Prozessdokumentation: Datenverwaltung über LAN und/oder USB
  • Chargenvolumen: bis zu 30 Liter
  • Korbvolumen: 67 Liter
  • Korbgeometrie: zylindrisch mit Wälzleisten
  • Korbdrehzahl: 5 – 30 rpm
  • Schleuderraddrehzahl: 1.000 - 10.000 rpm
  • Strahlmittelabwurfgeschwindigkeit : bis zu 131 m/sec
  • Strahlmedium: Polycarbonat 0,5 – 1,5 mm
  • Interne Aussiebung: zwei Siebeinsätze (0,5 – 0,75 mm PC // 1 – 1,5 mm PC)
  • Strahlmittelförderung: stufenlos regelbare vertikale und horizontale Förderschnecke / bis zu 4,5 t/h
  • Beschickungstür: manuell betätigt
  • Entstaubung: integrierte, isolierte 2-stufige Zyklonentstaubung mit Wartungsklappen
  • Dichtungen: verschleißarme Metalllegierung / Türspezialdichtung
  • Druckluftversorgung: nicht notwendig
  • Heizleistung: 1.500 Watt
  • Artikelspeicher: 4.000 Stück
  • Temperaturregelung: PID-Regler bis -150 °C
  • Aufbau: massive Bodenpalette inkl. Staplertaschen
  • Gewicht: ca. 2.400 kg
  • Abmessung: 1.900 B x 1.800 T x 2.300 H
  • Elektrischer Anschluss: 400/230/24 V/50 Hz/N/PE/3Ph/32A
  • Stickstoffanschluss: 1/2“, 4,5 bar
  • Abgas: DN 100
Technische Zeichnungen
Industrie 4.0

Einfaches und sicheres Datenhandling mit integrierter USB- und LAN-Schnittstelle. Durch das Barcodelesegerät können Rezepturen einfach und sicher abgerufen werden. Integration der Maschinen in firmeninterne Strukturen mit Fernzugriff und Online-Maschinenzugriff sind möglich. OPC-UA ist als universelle Kommunikationsschnittstelle an allen unseren Maschinen verfügbar.

Aktive Strahlwinkelverstellung

Die patentierte aktive Strahlwinkelverstellung erlaubt ein automatisches Verstellen des Strahlwirkbereiches innerhalb des Bearbeitungskorbes.

Bearbeitungskorb

Der Korb kann ausgetauscht werden und somit stehen verschiedene Korblochungen zur Auswahl. Je nach Formteilgröße exakt auf Ihre Anforderungen zugeschnitten. Die Beladung erfolgt manuell mit der mitgelieferten Beschickungshilfe durch die manuell betätigte Außentür und die zweigeteilte Innentür. Das Entleeren des Korbes auf das Entleersieb funktioniert automatisch durch die eingebauten Wälzleisten.

Entleersieb

Das externe Vibrationssieb arbeitet mit frequenzgesteuerter moderner Magnetschwingtechnik. Dadurch lässt sich die Förder- und Siebgeschwindigkeit optimal einstellen. Standardmäßig ist das Entleersieb einstufig mit einem austauschbaren Sieb, sodass auf verschiedene Formteile reagiert werden kann. Aber auch mehrstufige Entleersiebe können wir kundenspezifisch anbieten.
